自动防突风门单套设备组成

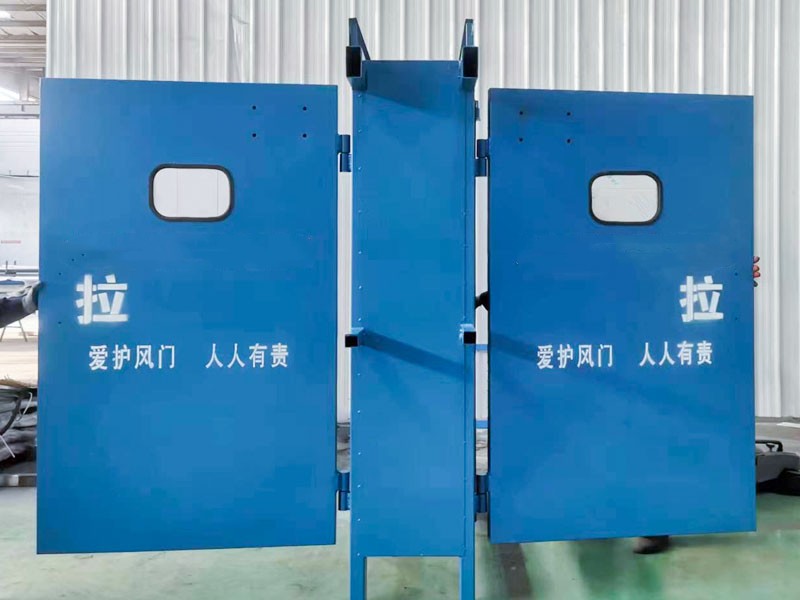

1.防突风门1套。（风门为平开式，1套风门包括两道正向风门和两道反向风门，共8个门扇）
2.风门自动控制器1台。
3.本安电源1台。
4.本安型红外传感器16台（8组对射），检测行人和车辆（单轨吊机车）。
5.本安型声光语音报警箱2台。
6.本安型风门位置传感器2套，用于检测风门状态。
7.本安型气动电磁阀箱4个。
8.气缸8条，风门开关的执行机构。
9.远程自动风门控制系统软件1套。
10.隔爆型摄像仪2台。
11.安装附件1套（包含所有安装所需的所有配件）。
自动防突风门设备主要功能
1.主机配置PLC编程器和液晶显示屏，具备视频远程监测功能，PLC程序化处理信号和控制每一个动作，液晶显示器实时显示设备工作状态、报警和故障等运行信息。
2.配备系统运行需要的工况机两台（一用一备）、打印机一台、环网交换机一台、硬盘录像机两台（8盘位32路，一用一备）及硬盘（硬盘储存容量不小于32TB）。
3.具有自动控制、手动控制和远程控制三种控制功能。
4.系统动力采用气动控制系统，可在断电情况下手动开启。
5.红外传感器监测行人和车辆，为风门开关提供信号。
6.具有防夹人功能，提高自动化条件下的风门安全性。
7.具有风门闭锁功能，确保两道风门不能同时打开，防止风流短路。
8.具备自动复位功能。启动风门时，PLC扫描完成初始化复位任务，保证风门处于关闭状态；风门开启后，由于各种原因风门未关闭时，装置根据现场设定时间，自动控制风门关闭，确保井下通风系统正常运行。
9.具备断电开启功能。遇停电、电气故障或供电系统检修时，控制系统断电泄压，可以人为轻松推动风门开启，保证车辆、行人通过。
10.如遇停电、停气可实现人工打开或关闭风门，电力恢复后装置可自动复位。
11.安装有烟雾报警传感器，当发生火灾时，风门语音报警并自动关闭防突风门。风门语音报警与矿井现有烟雾传感器相匹配。
12.安装有激光甲烷传感器，当传感器发出报警时，风门语音报警并自动关闭防突风门。风门语音报警与矿井现有甲烷传感器相匹配。
13.位置传感器检测风门开、关状态，为控制器主机提供信号。
14.声光语音报警箱报警提示，打开的风门有报警语音。
15.具有故障自动检测及故障部位代码显示。
16.设备装配有蓄电池，在停电情况下仍然能正常工作4小时以上。
17.风门内外两侧装有高清防爆摄像头，图像可上传输至地面调度室。
